液壓壓磚機設計理論與關鍵技術

液壓壓磚機設計理論與關鍵技術

液壓壓磚機液壓系統  主機 電器設計與技術如下：

1.液壓壓磚機液壓系統由油箱、電機、油泵、組合閥、換向閥、壓力表、高壓管路、充液閥、液壓缸、溫度計、液位計、空氣濾清器、回油濾油器、冷卻器等組成。本液壓系統為開式組成，泵從油箱將油吸入管路，油完成傳遞動力后排回油箱進行散熱澄清，控制系統注重信息傳遞，發號施令，控制執行元件的運動參數，如行程位置、速度、和時間、壓力等。

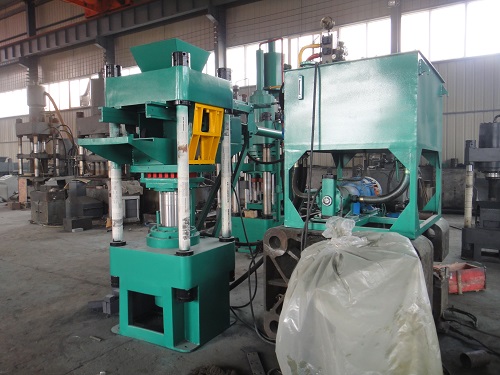

2.液壓壓磚機主機由機架、工作臺、中梁板、上一下二模架、液壓缸總成、喂料輸送部分和充液閥和液壓系統、電器控制等組成。上下橫梁由立柱和螺母聯接機座組成一個剛性的機架，主液壓缸的前端用法蘭連接在上梁的中部，中板固定在活塞桿頂端，依靠滑套在立柱上滑動。模架固定通過導柱固定在上梁及中板之間，以保證壓制成品的精度。頂出缸及抽芯缸連接在下梁上，用于脫模及抽芯。側缸位于模架上，用于保證成品的臺階及保證制品的密度。喂料輸送位于壓機后面，通過皮帶傳動把原料加入模具內；上下沖頭進入上模內，通異步浮動加壓形成壓力腔，壓制出成品；然后主缸上升，退脫缸把模具梁退下，把成品脫出模具；然后通過氣缸機械手把成品送出來。

3.液壓壓磚機電器系統采用AC、380V、50HZ電源，控制電源220V，PLC用24V、總功率15～37Kw，根據工藝需要分為“手動調整”、“步進”、“自動”三種方式，完成機器工藝過程，控制系統采用PLC可編程序控制器，并配有人機介面，供調整細小的工藝時間。
